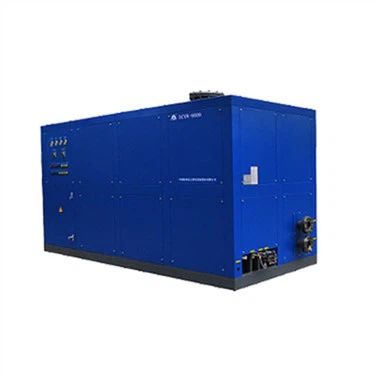

Uscător de aer de tip combinat răcit cu aer

Uscătorul de aer de tip combinat răcit cu aer este compus dintr-un uscător de aer comprimat refrigerat și un uscător de aer comprimat cu adsorbție (neîncălzit sau încălzit) prin conexiune rezonabilă la conductă și potrivire a volumului. Uscătorul frigorific cu aer comprimat are o capacitate foarte mare de eliminare a apei, un consum redus de energie de funcționare și fără pierderi de aer. În combinație cu uscătorul de aer comprimat cu adsorbție, care poate atinge un punct de rouă scăzut, poate juca pe deplin avantajele ambelor.

● Punct de rouă scăzut: uscătorul combinat cu punct de rouă scăzut poate atinge un punct de rouă la presiune foarte scăzută, care poate ajunge sub -40 grade în general și -70 grade cel puțin în funcție de cerințele diferitelor utilizatori;

● Poate furniza aer comprimat cu diferite puncte de roua pentru diferite puncte de consum de gaz;

● Toate comutatoarele de operare ale uscătorului combinat cu aer comprimat cu punct de rouă scăzut și unele instrumente de afișare ale uscătorului la rece sunt centralizate pe panoul plăcii cutiei. Uscătorul de aer comprimat frigorific și uscătorul de aer comprimat regenerativ cu adsorbție pot funcționa independent sau simultan la rece și aspirație în funcție de nevoile clienților;

● Separatorul gaz-lichid adoptă metoda de separare în trei etape proiectată de sine: separarea prin impact direct plus separarea centrifugă cu viteză redusă plus separarea prin dezaburire a plasei de sârmă din oțel inoxidabil. 99,9% din apa lichidă este separată de aerul comprimat răcit pentru a preveni evaporarea secundară a apei și pentru a asigura o calitate scăzută a punctului de rouă a gazului produs;

● Supapa de comutare de înaltă calitate este stabilă și fiabilă, ceea ce poate asigura integritatea fluxului de lucru și poate prelungi durata de viață a componentelor;

● Compresoarele frigorifice complet sau semi-închise de la Danfoss (Danemarca), Fusheng (Taiwan), Panasonic (Japonia), Bitzer (Germania), Copeland (Germania) și MANEUROP (Franța) sunt utilizate ca compresoare frigorifice, cu funcționare stabilă, scăzută. zgomot, poliție ridicată, performanță fiabilă și durată lungă de economisire a energiei;

Conditii de lucru aplicabile

Proiectarea conditiilor de lucru

Notă: Echipament răcit cu aer peste 80 m³/min (inclusiv 80 m³/min) fără copertina

Uscătorul combinat, vorbind popular, este combinația dintre uscătorul tradițional la rece și uscătorul. Există diferite procese de combinare în industrie. Cea mai obișnuită este instalarea uscătorului la rece în serie cu uscătorul cu aspirație, care este o tehnologie relativ matură. Uscătorul combinat are următoarele caracteristici tehnice:

Economie de energie și eficiență ridicată

Consumul de energie al uscătorului la rece este același cu cel al uscătorului la rece tradițional; Consumul de energie al uscătorului este de 1/2 până la 1/3 din cel al micro uscătorului tradițional de căldură datorită ciclului de lucru prelungit. Uscătorul combinat cu configurație rezonabilă reprezintă aproximativ 6% până la 7% din consumul de energie al compresorului de aer. Acesta va fi semnificativ mai mic decât uscătoarele convenționale cu microîncălzire.

Stabilitatea punctului de rouă

Deoarece sarcina uscătorului este doar aproximativ 20% din cea a carcasei convenționale, trebuie remarcat că, deoarece debitul volumic al aerului comprimat nu a scăzut, diametrul și înălțimea turnului de adsorbție nu pot fi reduse, iar costul nu poate fi redus. să fie redus semnificativ, dar punctul de rouă poate fi mult îmbunătățit.

Funcționare fiabilă

Deoarece atât uscătorul la rece, cât și uscătorul cu aspirație funcționează în condiții de lucru relativ bune, pot obține o fiabilitate relativ bună și pot evita problema că uscătorul este predispus la defecțiuni în condiții proaste de lucru.

Reduceți spațiul

Uscătorul la rece și uscătorul cu aspirație sunt conectate în serie și instalate pe baza integrată, care poate fi montată pe skid și așezată pe sol în ansamblu, reducând suprafața podelei.

Instalare usoara

Conductele uscătorului rece, uscătorului cu aspirație și filtrului vor fi montate simultan pe skid pentru a reduce procesul de instalare al utilizatorului.

Uscătorul la rece și uscătorul cu aspirație pot fi conectate în serie pentru a forma un uscător de aer combinat

Un instrument curat, cu conținut scăzut de umiditate sau un proces de aer comprimat este adesea necesar în procesul chimic. Uscătorul cu refrigerare se bazează pe principiul dezumidificării prin refrigerare, în timp ce uscătorul regenerativ fără căldură sau ușor încălzit se bazează pe principiul adsorbției prin fluctuație de presiune pentru a usca și dezumidifica aerul comprimat. În general, presiunea aerului comprimat este în mare parte {{0}}.7-0.8Mpa, iar punctul de rouă al aerului finit sub presiune normală poate atinge doar aproximativ - 22 grade datorită limitarea principiului dezumidificării frigorifice. Uscătorul cu adsorbție regenerativă fără căldură și ușor încălzit folosește microporii unici ai desicantului în sine pentru a adsorbi moleculele de apă în aer în funcție de capilaritate și, în același timp, pentru a elimina apa adsorbită în funcție de desorbția de eliberare a presiunii și de încălzirea căldurii reziduale prin adsorbție. În general, punctul de rouă al gazului uscat sub presiune normală atinge - 50 grade . Presiune de operare 0.7-0.8Mpa; Punct de rouă mai mare al gazului produs poate fi atins prin amestecarea adsorbantului cu sita moleculară. Principala problemă a uscătorului cu adsorbție cu regenerare de căldură micro este aleatorietatea temperaturii de încălzire, deoarece uscătorul cu adsorbție cu regenerare cu micro căldură este similar cu uscătorul cu adsorbție regenerativă fără căldură, care folosește propriul aer uscat de joasă presiune ca gaz de regenerare. Prin urmare, într-un interval mare de temperatură, chiar și fără încălzirea adsorbantului, regenerarea activă poate fi realizată conform principiului „adsorbției prin variație de presiune”. Diferența este că atunci când temperatura de încălzire este ridicată, consumul de gaz de desorbție este mic. Când temperatura de încălzire este scăzută, consumul de gaz de desorbție este mare. Această aleatorie face dificilă unificarea indicelui de consum de gaz, astfel încât este dificil să se înțeleagă cu exactitate gradul de regenerare al adsorbantului în operațiunea specifică. Sub unele aparențe false, consumul de gaz de regenerare este prea mic, rezultând o regenerare incompletă a adsorbantului. Cea mai bună modalitate de a rezolva această problemă este de a formula standarde naționale relevante sau standarde industriale cât mai curând posibil, pe baza cercetărilor teoretice. Este dificil să se obțină aer uscat cu punct de rouă sub - 50 grade utilizând numai uscător cu refrigerare sau uscător cu adsorbție, care trebuie folosit în serie; Punctul de rouă al gazului produs poate fi redus prin creșterea volumului de gaz de regenerare; Prelungiți timpul de încălzire și regenerare a adsorbantului, astfel încât adsorbantul să poată fi complet regenerat și să dea joc complet efectului de regenerare, reducând astfel punctul de rouă al gazului produs; Pentru a obține în mod stabil aer uscat cu punct de rouă sub - 50 grade , uscătorul la rece și uscătorul cu micro regenerare de căldură (sau uscătorul cu regenerare fără căldură) trebuie să fie utilizate în serie.
